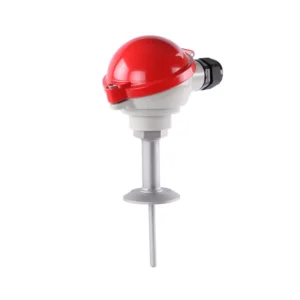

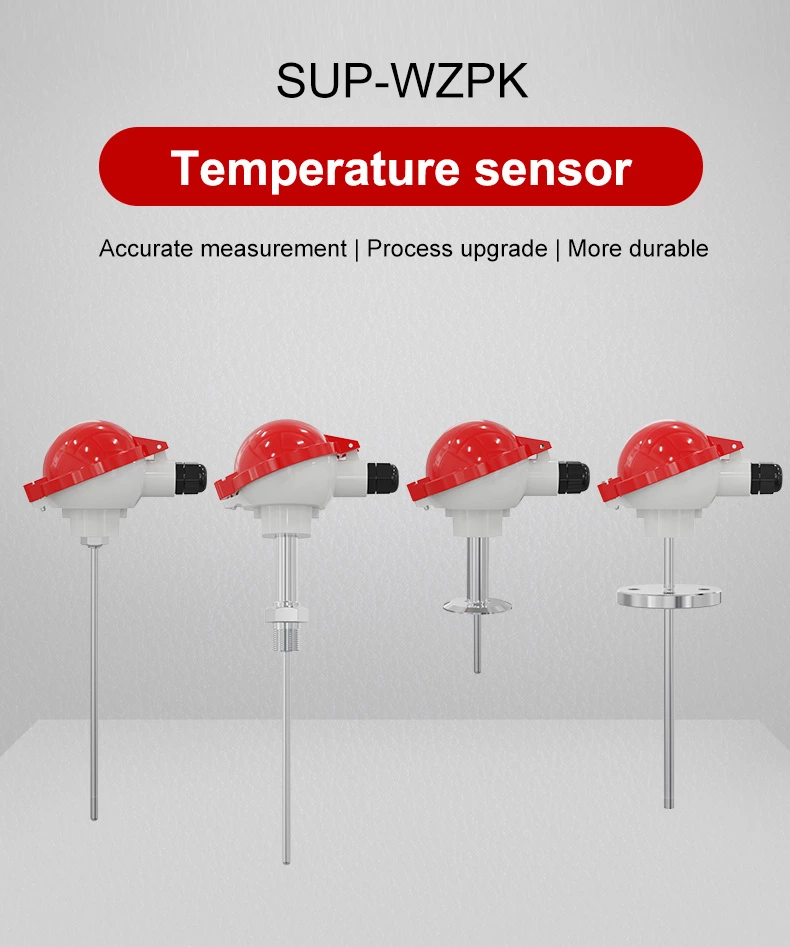

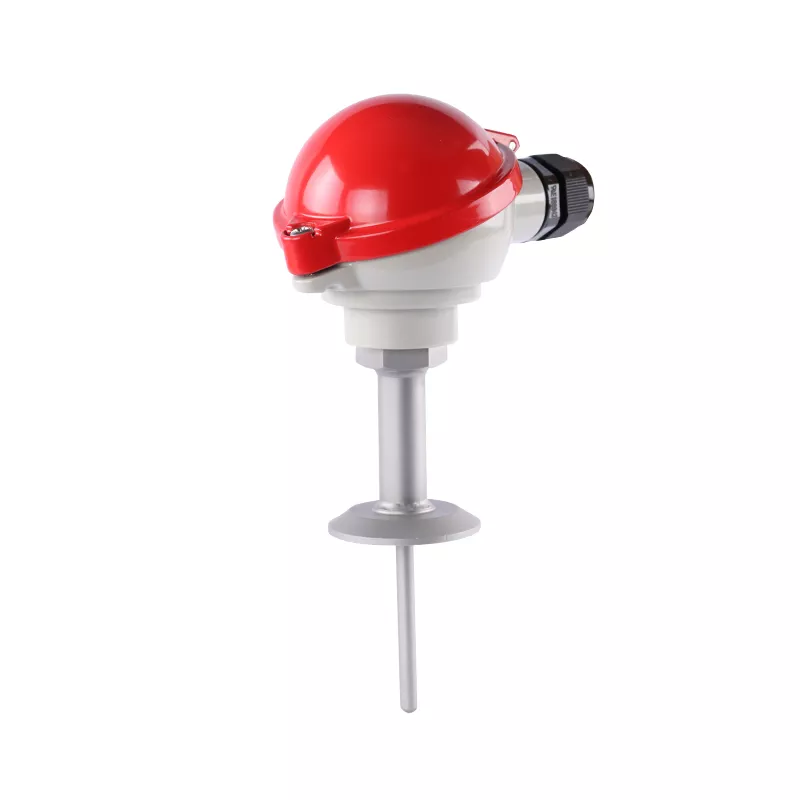

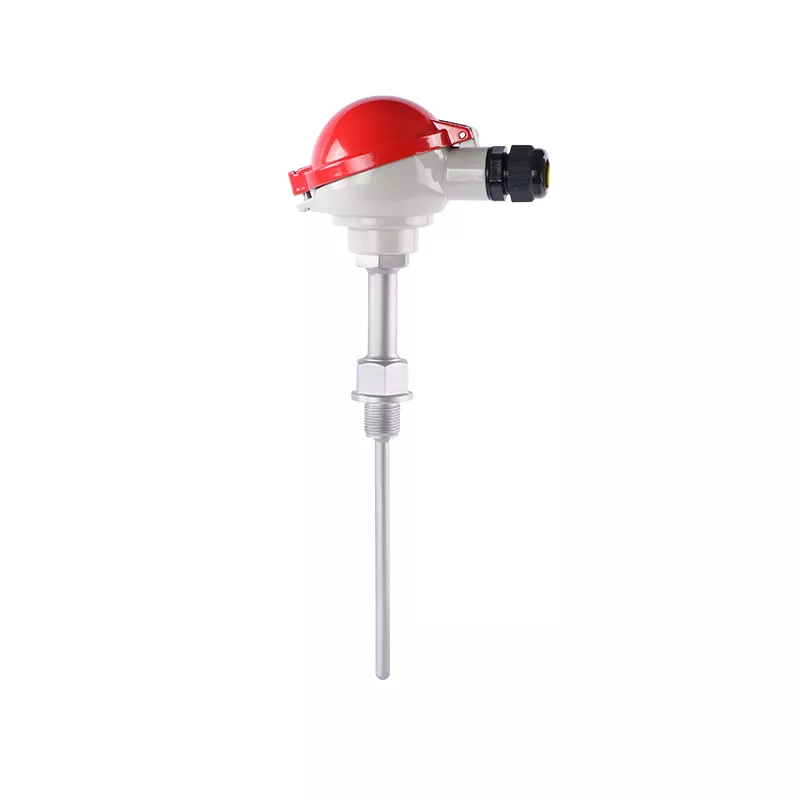

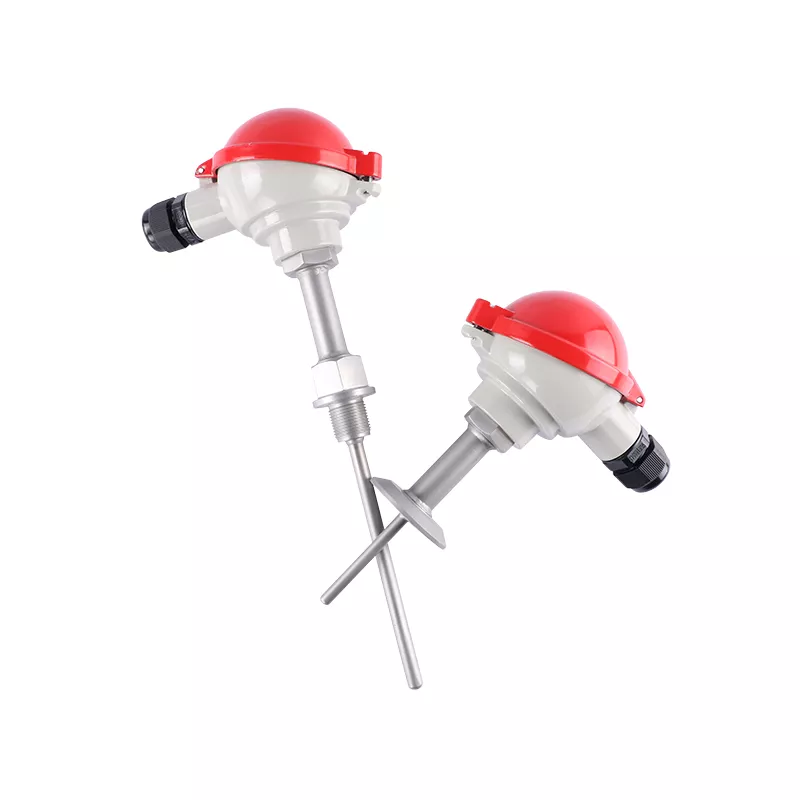

Cảm biến SUP-WZPK RTD là một loại nhiệt kế điện trở cách điện bằng khoáng chất, nói chung, điện trở của kim loại thay đổi, tùy thuộc vào nhiệt độ. Bạch kim nói riêng là tuyến tính hơn và có hệ số nhiệt độ lớn hơn hầu hết các kim loại khác. Do đó, nó phù hợp nhất cho các phép đo nhiệt độ. Bạch kim có các đặc tính tuyệt vời về mặt hóa học và vật lý. Các phần tử công nghiệp có độ tinh khiết cao dễ dàng thu được để sử dụng lâu dài như một phần tử điện trở cho các phép đo nhiệt độ. Các đặc tính được quy định trong JIS và các tiêu chuẩn nước ngoài khác; do đó, nó cho phép đo nhiệt độ chính xác cao.
Đặc trưng
Cảm biến: Pt100 hoặc Pt1000 hoặc Cu50, v.v.
Nhiệt độ: -200 ℃ đến + 850 ℃
Đầu ra: 4-20mA / RTD
Cung cấp: DC12-40V
-
Advantages
Wide range of measurement
Due to its very small outer diameter, this resistance thermometer sensor can be inserted easily into any small measuring object. It is used over a wide range of temperatures, from -200℃ to +500℃.
Ouick response
This resistance thermometer sensor has a small heat capacity due to its smail size and is highly sensitive to small changes in temperature and has a quick response.
Simple installation
Its flexible feature (bending radius more than double the sheath outer diameter) makes for simple and on-the-spot installation into complex configurations. The whole unit, except for the 70mm at the tip, can be bent to fit.
Long life span
Contrary to conventional resistance thermometer sensors which have a deterioration of resistance value with age or open circuits, etc., resistance thermometer sensor lead wires and resistance elements are insulated with chemically stable magnesium oxide, thus assuring a very long service life.
Excellent mechanical strength, and vibration resistance.
High performance is assured even under unfavorable conditions such as when used in vibrating installations, or in corrosive atmospheres.
Custom sheath outer diameters available
Sheath outer diameters are available, between 0.8 and 12 mm.
Custom long lengths available
Lengths are available up to 30 m maximum, depending on the outer diameter of the sheath.
-
Specification
Type of Resistance thermometer sensor
| Nominal resistance value at℃ | Class | Measuring current | R(100℃) / R(0℃) |
| Pt100 | A | Below 2mA | 1.3851 |
| B | |||
| Note | |||
| 1. R(100℃) is the resistance value of the sensing resistor at 100℃. | |||
| 2. R(0℃) is the resistance value of the sensing resistor at 0℃. | |||
Standard Specifications of Resistance Thermometer Sensor
| Sheath | Conductor wire | Sheath | Approx | ||||
| max length | weight | ||||||
| OD(mm) | WT(mm) | Material | Dia(mm) | Resistance per wire | Material | (m) | (g/m) |
| （Ω/m） | |||||||
| Φ2.0 | 0.25 | SUS316 | Φ0.25 | － | Nickel | 100 | 12 |
| Φ3.0 | 0.47 | Φ0.51 | 0.5 | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.76 | 0.28 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ1.00 | 0.16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1.30 | 0.13 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.46 | 0.07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | 0.07 | 10.5 | 630 | ||
| Φ3.0 | 0.38 | Φ0.30 | – | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.50 | ≤0.65 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ0.72 | ≤0.35 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ0.90 | ≤0.25 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.00 | ≤0.14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | ≤0.07 | 10.5 | 630 | ||
Tolerance of RTDs to Temperature and Applicable Standard Table
| IEC 751 | JIS C 1604 | |||
| Class | Tolerance (℃) | Class | Tolerance (℃) | |
| Pt100 | A | ±（0.15 +0.002|t|） | A | ±（0.15 +0.002|t|） |
| ( R(100℃)/R(0℃)=1.3851 | B | ±（0.3+0.005|t|） | B | ±（0.3+0.005|t|） |
| Note． | ||||
| 1.Tolerance is defined as the maximum allowable deviation from the temperature vs resistance reference table． | ||||
| 2. l t l=modulus of temperature in degrees Celsius without regard to sign． | ||||
| 3. Accuracy class 1/n(DIN) refers to 1/n tolerance of class B in IEC 751 | ||||
