Thiết bị hiển thị với ống số 3 hàng kép, với nhiều loại tín hiệu đầu vào RTD / TC tùy chọn với độ chính xác 0,3%; 5 kích cỡ tùy chọn, hỗ trợ chức năng cảnh báo 2 chiều, với đầu ra điều khiển tương tự hoặc chức năng đầu ra điều khiển công tắc, dưới sự kiểm soát chính xác mà không vượt quá.
Đặc trưng
Màn hình LED bốn chữ số kép;
5 loại kích thước có sẵn;
Cài đặt snap-in tiêu chuẩn;
Nguồn điện: AC / DC100 ~ 240V (AC / 50-60Hz) Công suất tiêu thụ ≤5W; DC 12 ~ 36V Công suất tiêu thụ ≤3W
-
Specification
| Product | Bộ điều khiển nhiệt độ PID mờ 3 chữ số hiển thị kinh tế |
| Model | SUP-130T |
| Dimension | C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Measurement accuracy | ±0.3%FS |
| Transmission output | Analog output—-4-20mA(RL≤500Ω)、1-5v（RL≥250kΩ） |
| Alarm Output | With upper and lower limit alarm function, with alarm return difference setting；Relay contact capacity： AC125V/0.5A(small)DC24V/0.5A(small)（Resistive load） AC220V/2A(big)DC24V/2A(big)（Resistive load） Note: When the load exceeds the relay contact capacity, please do not directly carry the load |
| Power supply | AC/DC100~240V (AC/50-60Hz) Power consumption≤5W DC 12~36V Power consumption≤3W |
| Use environment | Operating temperature（-10~50℃）No condensation, no icing |
-
Introduction
Economic 3-digit Display Fuzzy PID Temperature Controller is in modular structure, easily operable, cost-effective, applicable in light industry machinery, ovens, laboratory equipment, heating/cooling and other objects in the temperature range of 0~999 °C. The instrument displays with dual row 3-digit numeric tube, with a variety of RTD/TC input signal types optional with an accuracy of 0.3%; 5 sizes optional, supporting 2-way alarm functions, with analogue control output or switch control output function, under accurate control without overshoot. Optical isolation for input terminal, output terminal, a power supply terminal, 100-240V AC/DC or 12-36V DC switching power supply, standard snap-on installation, ambient temperature at 0-50 °C, and the relative humidity of 5-85% RH (no condensation).

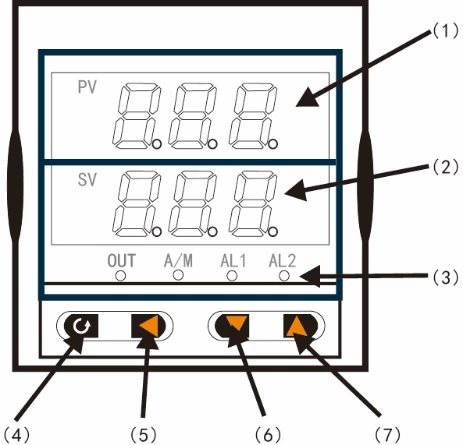

Terminal Assignments and Dimensions
(1) PV display window (measured value)
(2) SV display window
In measurement state, it displays the control target value;
In parameters setting state, it displays the setpoint.
(3) The first alarm (AL1) and the second alarm (AL2) indicators, manual light (A/M) and output light (OUT)
(4) Confirm key
(5) Shift key
(6) Down key
(7) Up key
High brightness display
Dual-screen three-digit LED digital display PC mask
High transparency, smooth surface
Good aging resistance
Touch button
Use high-quality silicone buttons
Sensitive operation and long service life
Good touch and good recovery
Ventilation and heat dissipation
Open holes on both sides, convection ventilation to ensure long-term high temperature operation of the instrument
Limit cover protection
Wiring diagram—-to ensure correct wiring
Wiring cover — to ensure wiring safety
Embedded installation
Dial hole, standard size
Fastened by buckle, easy to install
Input signal type list:
| Graduation Number Pn | Signal type | Measure range | Graduation Number Pn | Signal type | Measure range |
| 0 | TC B | 100~999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
